Tiêu chuẩn mặt bích DIN

Tiêu chuẩn DIN PN6 đáp ứng áp suất làm việc 6bar

DIN PN6 đáp ứng áp suất làm việc 6bar
Inch	DN	ISO	DIN	d5 Đường kính trong	D Đường kính ngoài	b Độ dày	k Đường kính tâm lỗ	No. of holes Số lỗ	d2 Đường kính lỗ	KG Trọng lượng
	10	–	14	14.50	75	12	50	4	11	0.36
		17.2	–	17.70	75	12	50	4	11	0.36
1/2	15	–	20	21.00	80	14	55	4	11	0.41
		21.3	–	22.00	80	14	55	4	11	0.40
3/4	20	–	25	26.00	90	14	65	4	11	0.60
		26.9	–	27.60	90	14	65	4	11	0.59
1	25	–	30	31.00	100	14	75	4	11	0.74
		33.7	–	34.30	100	14	75	4	11	0.72
1.1/4	32	–	38	39.00	120	14	90	4	14	1.19
		42.4	–	43.10	120	16	90	4	14	1.16
1.1/2	40	–	44.5	45.50	130	16	100	4	14	1.39
		48.3	–	49.00	130	16	100	4	14	1.35
2	50	–	57	58.10	140	16	110	4	14	1.52
		60.3	–	61.10	140	16	110	4	14	1.49
2.1/2	65	76.1	–	77.10	160	16	130	4	14	1.86
3	80	88.9	–	90.30	190	18	150	4	14	2.96
4	100	–	108	109.60	210	18	170	8	18	3.42
		114.3	–	115.90	210	18	170	8	18	3.26
5	125	–	133	134.80	240	20	200	8	18	4.54
		139.7	–	141.60	240	20	200	8	18	4.31
6	150	–	159	161.10	265	20	225	8	18	5.34
		168.2	–	170.50	265	20	225	8	18	4.76
8	200	219.1	–	221.80	320	22	280	8	18	6.87
10	250	–	267	270.20	325	24	335	12	18	9.42
		273	–	276.20	325	24	335	12	18	8.94
12	300	323.9	–	327.60	440	24	395	12	22	11.91
14	350	355.6	–	359.70	480	26	445	12	22	16.52
		–	368	372.20	490	26	445	12	22	15.35
16	400	406.4	–	411.00	540	28	495	16	22	18.84
		–	419	423.70	540	28	495	16	22	18.01
	450	457	–	462.30	595	30	550	16	22	24.52
20	500	508	–	513.60	645	30	600	20	22	26.37

DIN PN10 đáp ứng áp suất làm việc 10bar
Inch	DN	ISO	DIN	d5 Đường kính trong	D Đường kính ngoài	b Độ dày	k Đường kính tâm lỗ	No. of holes Số lỗ	d2 Đường kính lỗ	KG Trọng lượng
	10	–	14	14.50	90	14	60	4	14	0.61
		17.2	–	17.70	90	14	60	4	14	0.60
1/2	15	–	20	21.00	95	14	65	4	14	0.67
		21.3	–	22.00	95	14	65	4	14	0.67
3/4	20	–	25	26.00	105	16	75	4	14	0.94
		26.9	–	27.60	105	16	75	4	14	0.94
1	25	–	30	31.00	115	16	85	4	14	1.13
		33.7	–	34.30	115	16	85	4	14	1.11
1.1/4	32	–	38	39.00	140	16	100	4	18	1.66
		42.4	–	43.10	140	16	100	4	18	1.62
1.1/2	40	–	44.5	45.50	150	16	110	4	18	1.89
		48.3	–	49.00	150	16	110	4	18	1.85
2	50	–	57	58.10	165	18	125	4	18	2.50
		60.3	–	61.10	165	18	125	4	18	2.46
2.1/2	65	76.1	–	77.10	185	18	145	4	18	2,99
3	80	88.9	–	90.30	200	20	160	8	18	3.61
4	100	–	108	109.60	220	20	180	8	18	4.17
		114.3	–	115.90	220	20	180	8	18	3.99
5	125	–	133	134.80	250	22	210	8	18	5.66
		139.7	–	141.60	250	22	210	8	18	5.41
6	150	–	159	161.10	285	22	240	8	22	6.97
		168.3	–	170.50	285	22	240	8	22	6.55
	175	193.7	–	196.10	315	24	270	8	22	8.42
8	200	219.1	–	221.80	340	24	295	8	22	9.28
10	250	–	267	270.20	395	26	350	12	22	12.36
		273	–	276.20	395	26	350	12	22	11.85
12	300	323.9	–	327.60	445	26	400	12	22	13.61
14	350	355.6	–	359.70	505	28	460	16	22	20.35
		–	368	372.20	505	28	460	16	22	18.77
16	400	406.4	–	411.00	565	32	515	18	26	27.52
		–	419	423.70	565	32	515	18	26	35.43
	450	457	–	462.30	615	38	565	20	26	35.11
20	500	508	–	613.30	670	38	620	20	26	40.20
24	600	610	–	615.50	780	40	725	20	26	51.87

DIN PN16 đáp ứng áp suất làm việc tới 16bar

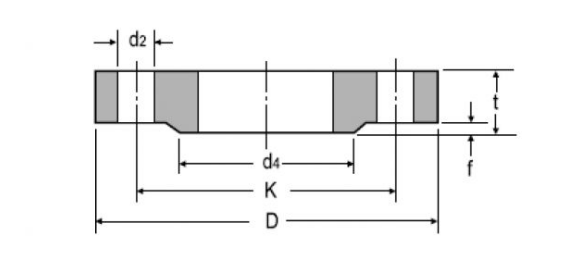

Inch	DN	ISO	DIN	d4 Đường kính tới mặt lắp ron	D Đường kính ngoài	t Độ dày mặt bích	f Đo dày phần gờ	KØ Đường kính tâm lỗ	No. of holes Số lỗ	d2 Đường kính lỗ	KG Trọng lượng
	10	17.2	14	40	90	–	2	60	4	14	0.63
1/2	15	21.3	20	45	95	14	2	65	4	14	0.72
3/8	20	26.9	25	58	105	16	2	75	4	14	1.01
1	25	33.7	30	68	115	16	2	85	4	14	1.23
1.1/4	32	43.4	38	78	140	16	2	100	4	18	1.8
1.1/2	40	48.3	44.5	88	150	16	3	110	4	18	2.09
2	50	60.3	557	102	165	18	3	125	4	18	2.88
2.1/2	65	76.1	–	122	185	18	3	145	4	18	3.66
3	80	88.9	–	138	200	20	3	160	8	18	4.77
4	100	114.3	108	158	220	20	3	180	8	18	5.65
5	125	139.7	133	188	250	22	3	210	8	18	8.42
6	150	168.3	159	212	285	22	3	240	8	23	10.4
8	200	219.1	216	268	340	24	3	295	12	23	16.1
10	250	273	267	320	405	26	3	355	12	27	24.9
12	300	323.9	318	378	460	28	4	410	12	27	35.1
14	350	355.6	368	438	520	30	4	470	16	27	47.8
16	400	406.4	419	490	580	32	4	525	16	30	63.5
20	500	508	521	610	715	36	4	650	20	33	102
24	600	609.6	622	725	840	40	5	770	20	36	–
	700	711.2	720	795	910	–	5	840	24	36	–
	800	812.8	820	900	1025	–	5	950	24	39	–
	900	914.4	920	1,000	1125	–	5	1050	28	39	–
	1000	1016	1020	1,115	1225	–	5	1170	28	42	–

DIN PN25 đáp ứng áp suất làm việc tới 25bar
Inch	DN	ISO	DIN	d4 Đường kính tới mặt lắp ron	D Đường kính ngoài	t Độ dày mặt bích	f Đo dày phần gờ	KØ Đường kính tâm lỗ	No. of holes Số lỗ	d2 Đường kính lỗ	KG Trọng lượng
	10	17.2	14	40	90	–	2	60	4	14	0.72
1/2	15	21.3	20	45	95	16	2	65	4	14	0.81
3/8	20	26.9	25	58	105	18	2	75	4	14	1.24
1	25	33.7	30	68	115	18	2	85	4	14	1.38
1.1/4	32	43.4	38	78	140	18	2	100	4	18	2.03
1.1/2	40	48.3	44.5	88	150	18	3	110	4	18	2.35
2	50	60.3	557	102	165	20	3	125	4	18	3.20
2.1/2	65	76.1	–	122	185	22	3	145	4	18	4.29
3	80	88.9	–	138	200	24	3	160	8	18	5.88
4	100	114.3	108	162	235	24	3	190	8	23	7.54
5	125	139.7	133	188	270	26	3	220	8	27	10.80
6	150	168.3	159	218	300	28	3	250	8	27	14.50
8	200	219.1	216	278	360	30	3	310	12	27	22.30
10	250	273	267	335	425	32	3	370	12	30	33.50
12	300	323.9	318	395	485	34	4	430	16	30	46.30
14	350	355.6	368	450	555	38	4	490	16	33	68.00
16	400	406.4	419	505	620	40	4	550	16	36	89.70
20	500	508	521	615	730	44	4	660	20	36	138.00
24	600	609.6	622	720	845	–	5	770	20	39	–
	700	711.2	720	820	960	–	5	870	24	42	–
	800	812.8	820	930	1085	–	5	990	24	48	–
	900	914.4	920	1,030	1185	–	5	1090	28	48	–
	1000	1016	1020	1,140	1225	–	5	1210	28	56	–

DIN PN40 đáp ứng áp suất làm việc tới 40 bar
Inch	DN	ISO	DIN	d4 Đường kính tới mặt lắp ron	D Đường kính ngoài	t Độ dày mặt bích	f Đo dày phần gờ	KØ Đường kính tâm lỗ	No. of holes Số lỗ	d2 Đường kính lỗ	KG Trọng lượng
	10	17.2	14	40	90	–	2	60	4	14	0.72
1/2	15	21.3	20	45	95	16	2	65	4	14	0.81
3/8	20	26.9	25	58	105	18	2	75	4	14	1.24
1	25	33.7	30	68	115	18	2	85	4	14	1.38
1.1/4	32	43.4	38	78	140	18	2	100	4	18	2.03
1.1/2	40	48.3	44.5	88	150	18	3	110	4	18	2.35
2	50	60.3	557	102	165	20	3	125	4	18	3.20
2.1/2	65	76.1	–	122	185	22	3	145	4	18	4.29
3	80	88.9	–	138	200	24	3	160	8	18	5.88
4	100	114.3	108	162	235	24	3	190	8	23	7.54
5	125	139.7	133	188	270	26	3	220	8	27	10.80
6	150	168.3	159	218	300	28	3	250	8	27	14.50
	175	193.7	191	260	350	32	3	295	12	30	22.10
8	200	219.1	216	285	375	34	3	320	12	30	27.20
10	250	273	267	345	450	38	3	385	12	33	43.80
12	300	323.9	318	410	515	42	4	450	16	33	63.30
14	350	355.6	368	465	580	46	4	510	16	36	89.50
16	400	406.4	419	535	660	50	4	585	16	39	127.00
20	500	508	521	615	755	52	4	670	20	42	172.00
