Tiêu chuẩn mặt bích JIS

Tiêu chuẩn JIS viết tắc tiếng anh: Japan Industrial Standards. Nơi thông dụng: ở Nhật Bản và các nước Châu Á.

JIS 5K (Jis 5kgf/cm² áp suất làm việc tới 5 bar).









JIS 5K (Jis 5kgf/cm2 áp suất làm việc tới 5 bar)

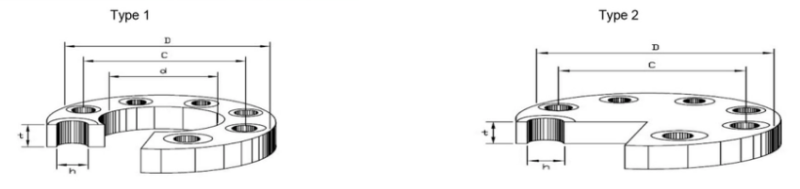

Size mm	d Đường kính trong	D Đường kính ngoài	C Đường kính tâm	No. Số lỗ	h Đường kính lỗ	t Dày	Weight (kg)
							Type 1	Type 2
10.00	17.80	75.00	55.00	4.00	12.00	9.00	0.27	0.30
15.00	22.20	80.00	60.00	4.00	12.00	9.00	0.30	0.40
20.00	27.70	85.00	65.00	4.00	12.00	10.00	0.37	0.50
25.00	34.50	95.00	75.00	4.00	12.00	10.00	0.45	0.60
32.00	43.20	115.00	90.00	4.00	12.00	12.00	0.78	0.90
40.00	49.10	120.00	95.00	4.00	15.00	12.00	0.83	1.00
50.00	61.10	130.00	105.00	4.00	15.00	14.00	1.07	1.40
65.00	77.10	155.00	130.00	4.00	15.00	14.00	1.49	2.00
80.00	90.00	180.00	145.00	4.00	19.00	14.00	1.99	2.70
90.00	102.60	190.00	155.00	4.00	19.00	14.00	2.09	3.00
100.00	115.40	200.00	165.00	8.00	19.00	16.00	2.39	3.70
125.00	141.20	235.00	200.00	8.00	19.00	16.00	3.23	5.20
150.00	166.60	265.00	230.00	8.00	19.00	18.00	4.41	7.50
175.00	192.10	300.00	260.00	8.00	23.00	18.00	5.51	9.50
200.00	218.00	320.00	280.00	8.00	23.00	20.00	6.33	12.20
250.00	269.50	385.00	345.00	12.00	23.00	22.00	9.45	19.30
300.00	321.00	430.00	390.00	12.00	23.00	22.00	10.30	24.30
350.00	358.10	480.00	435.00	12.00	25.00	24.00	14.00	33.20
400.00	409.00	540.00	495.00	16.00	25.00	24.00	16.90	41.90
450.00	460.00	605.00	555.00	16.00	25.00	24.00	21.60	53.00
500.00	511.00	655.00	605.00	20.00	25.00	24.00	23.10	61.90
550.00	562.00	720.00	665.00	20.00	27.00	26.00	30.30	81.20
600.00	613.00	770.00	715.00	20.00	27.00	26.00	32.70	93.20
650.00	664.00	825.00	770.00	24.00	27.00	26.00	35.90	106.90
700.00	715.00	875.00	820.00	24.00	27.00	26.00	38.20	120.60
750.00	766.00	945.00	880.00	24.00	33.00	28.00	48.70	150.50
800.00	817.00	995.00	930.00	24.00	33.00	28.00	51.60	167.40
900.00	919.00	1095.00	1030.00	24.00	33.00	30.00	62.20	218.10
1000.00	1021.00	1195.00	1130.00	28.00	33.00	32.00	70.50	277.30

JIS 10K (Jis 10kgf/cm² áp suất làm việc tới 10 bar)

JIS 10K (Jis 10kgf/cm2 áp suất làm việc tới 10 bar)
Size mm	d Đường kính trong	D Đường kính ngoài	C Đường kính tâm	No. Số lỗ	h Đường kính lỗ	t Dày	Weight (kg)
							Type 1	Type 2
10.00	17.80	90.00	65.00	4.00	15.00	12.00	0.52	0.54
15.00	22.20	95.00	70.00	4.00	15.00	12.00	0.57	0.61
20.00	27.70	100.00	75.00	4.00	15.00	14.00	0.73	0.79
25.00	34.50	125.00	90.00	4.00	19.00	14.00	1.13	1.24
32.00	43.20	135.00	100.00	4.00	19.00	16.00	1.48	1.66
40.00	49.10	140.00	105.00	4.00	19.00	16.00	1.56	1.81
50.00	61.10	155.00	120.00	4.00	19.00	16.00	1.88	2.23
65.00	77.10	175.00	140.00	4.00	19.00	18.00	2.60	3.24
80.00	90.00	185.00	150.00	8.00	19.00	18.00	2.61	3.50
90.00	102.60	195.00	160.00	8.00	19.00	18.00	2.76	4.00
100.00	115.40	210.00	175.00	8.00	19.00	18.00	3.14	4.60
125.00	141.20	250.00	210.00	8.00	23.00	20.00	4.77	7.30
150.00	166.60	280.00	240.00	8.00	23.00	22.00	6.34	10.10
175.00	192.10	302.00	265.00	12.00	23.00	22.00	6.82	11.80
200.00	218.00	330.00	290.00	12.00	23.00	22.00	7.53	14.00
250.00	269.50	400.00	355.00	12.00	25.00	24.00	11.80	22.70
300.00	321.00	445.00	400.00	16.00	25.00	24.00	13.50	29.50
350.00	358.00	490.00	445.00	16.00	25.00	26.00	16.40	37.10
400.00	409.00	560.00	510.00	16.00	27.00	28.00	23.00	52.50
450.00	460.00	620.00	565.00	20.00	27.00	30.00	29.50	68.80
500.00	511.00	675.00	620.00	20.00	27.00	30.00	33.50	82.10
550.00	562.00	745.00	680.00	20.00	33.00	32.00	43.10	105.80
600.00	613.00	795.00	730.00	24.00	33.00	32.00	45.70	120.20
650.00	664.00	845.00	780.00	24.00	33.00	34.00	52.10	145.00
700.00	715.00	905.00	840.00	24.00	33.00	34.00	59.50	167.20
750.00	766.00	970.00	900.00	24.00	33.00	36.00	73.20	204.20
800.00	817.00	1020.00	950.00	28.00	33.00	36.00	76.40	225.20
900.00	919.00	1120.00	1050.00	28.00	33.00	38.00	89.40	288.40
1000.00	1021.00	1235.00	1160.00	28.00	39.00	40.00	109.20	367.70



JIS 16K (Jis 16kgf/cm² áp suất làm việc tới 16 bar)



JIS 16K (Jis 16kgf/cm2 áp suất làm việc tới 16 bar)
Size mm	d Đường kính trong	D Đường kính ngoài	C Đường kính tâm	No. Số lỗ	h Đường kính lỗ	t Dày	Weight (kg)
							Type 1	Type 2
10.00	17.80	90.00	65.00	4.00	15.00	12.00	0.51	0.53
15.00	22.20	95.00	70.00	4.00	15.00	12.00	0.56	0.60
20.00	27.70	100.00	75.00	4.00	15.00	14.00	0.72	0.79
25.00	34.50	125.00	90.00	4.00	19.00	14.00	1.13	1.23
32.00	43.20	135.00	100.00	4.00	19.00	16.00	1.46	1.66
40.00	49.10	140.00	105.00	4.00	19.00	16.00	1.56	1.81
50.00	61.10	155.00	120.00	8.00	19.00	16.00	1.70	2.10
65.00	77.10	175.00	140.00	8.00	19.00	18.00	2.40	3.10
80.00	90.00	200.00	160.00	8.00	23.00	20.00	3.50	4.50
90.00	102.60	210.00	170.00	8.00	23.00	20.00	3.70	5.00
100.00	115.40	225.00	185.00	8.00	23.00	22.00	4.50	6.30
125.00	141.20	270.00	225.00	8.00	25.00	22.00	6.50	9.20
150.00	166.60	305.00	260.00	12.00	25.00	24.00	8.70	12.80
175.00	–	–	–	–	–	–	–	–
200.00	218.00	350.00	305.00	12.00	25.00	26.00	10.90	18.60
250.00	269.50	430.00	380.00	12.00	27.00	28.00	18.00	30.60
300.00	321.00	480.00	430.00	16.00	27.00	30.00	21.50	40.70
350.00	358.10	540.00	480.00	16.00	33.00	34.00	30.80	57.80
400.00	409.00	605.00	540.00	16.00	33.00	48.00	42.80	82.20
450.00	460.00	675.00	605.00	20.00	33.00	40.00	55.10	107.60
500.00	511.00	730.00	660.00	20.00	33.00	42.00	65.10	133.10
550.00	562.00	795.00	720.00	20.00	39.00	44.00	77.90	164.10
600.00	613.00	845.00	770.00	24.00	39.00	46.00	86.00	193.20
650.00	664.00	895.00	820.00	24.00	39.00	48.00	96.30	227.50
700.00	715.00	960.00	875.00	24.00	42.00	50.00	114.10	272.60
750.00	766.00	1020.00	935.00	24.00	42.00	52.00	132.70	321.90
800.00	817.00	1085.00	990.00	24.00	48.00	54.00	152.10	375.60
900.00	919.00	1185.00	1090.00	28.00	48.00	58.00	178.10	481.80
1000.00	1021.00	1320.00	1210.00	28.00	56.00	62.00	235.30	636.00

JIS 20K (Jis 20kgf/cm² áp suất làm việc tới 20 bar)

JIS 20K (Jis 20kgf/cm2 áp suất làm việc tới 20 bar)
Size mm	d Đường kính trong	D Đường kính ngoài	C Đường kính tâm	No. Số lỗ	h Đường kính lỗ	t Dày	Weight (kg)
							Type 1	Type 2
10.00	17.80	90.00	65.00	4.00	15.00	14.00	0.60	0.60
15.00	22.20	95.00	70.00	4.00	15.00	14.00	0.70	0.70
20.00	27.70	100.00	75.00	4.00	15.00	16.00	0.80	0.90
25.00	34.50	125.00	90.00	4.00	19.00	16.00	1.30	1.50
32.00	43.20	135.00	100.00	4.00	19.00	18.00	1.60	1.80
40.00	49.10	140.00	105.00	4.00	19.00	18.00	1.70	2.00
50.00	61.10	155.00	120.00	8.00	19.00	18.00	1.90	2.40
65.00	77.10	175.00	140.00	8.00	19.00	20.00	2.60	3.40
80.00	90.00	200.00	160.00	8.00	23.00	22.00	3.80	4.90
90.00	102.60	210.00	170.00	8.00	23.00	24.00	4.40	6.00
100.00	115.40	225.00	185.00	8.00	23.00	24.00	4.90	6.90
125.00	141.20	270.00	225.00	8.00	25.00	26.00	7.80	11.00
150.00	166.60	305.00	260.00	12.00	25.00	28.00	10.10	14.90
175.00	–	–	–	–	–	–
200.00	218.00	350.00	305.00	12.00	25.00	30.00	12.60	21.40
250.00	269.50	430.00	380.00	12.00	27.00	34.00	21.90	37.20
300.00	321.00	480.00	430.00	16.00	27.00	36.00	25.80	48.80
350.00	358.10	540.00	480.00	16.00	33.00	40.00	36.20	68.00
400.00	409.00	605.00	540.00	16.00	33.00	46.00	51.70	99.40
450.00	460.00	675.00	605.00	20.00	33.00	48.00	66.10	129.10
500.00	511.00	730.00	660.00	20.00	33.00	50.00	77.40	158.40
550.00	562.00	795.00	720.00	20.00	39.00	52.00	92.20	194.00
600.00	613.00	845.00	770.00	24.00	39.00	54.00	101.10	226.90
650.00	664.00	945.00	850.00	24.00	48.00	60.00	147.60	311.60
700.00	715.00	995.00	900.00	24.00	48.00	64.00	168.00	370.90
750.00	766.00	1080.00	970.00	24.00	56.00	68.00	212.70	460.10
800.00	817.00	1140.00	1030.00	24.00	56.00	72.00	248.50	546.50
900.00	919.00	1250.00	1140.00	28.00	56.00	76.00	296.90	649.90
1000.00	–	–	–	–	–	–	–	–
